波長選擇開關具有高精度與靈活性、高集成度與低功耗、可編程性與可重構性、低插入損耗與穩定性等特點，應用于可重構光分插復用（ROADM）系統、波分復用（WDM）系統、數據中心與云計算、光譜分析與光傳感等領域
| 參數 | 單位 | 1x2(2x1) | 1x2(2x1) | 1x9(9x1) | 1x9(9x1) | |
| 100GHz | 50GHz | 100GHz | 50GHz | |||
| 端口數 | 3 | 10 | ||||
| 通道數 | 40/44/48 | 80/88/96 | 40/44/48 | 80/88/96 | ||
| 插入損耗 | Express | dB | <6 | <6.5 | <7.5 | <7.5 |
| Service | dB | <6 | <6.5 | <7.5 | <7.5 | |
| 有效帶寬 | GHz | |||||
| 通道0.5dB帶寬 | GHz | +/- 0.01 | ||||
| 通道3dB帶寬 | GHz | >100Billions | ||||
| 通道消光比 | dB | >35 | >35 | >35 | >35 | |
| 可調諧衰減范圍 | dB | 0~15 | 0~15 | 0~15 | 0~15 | |
| 衰減精度 | @0~10dB | dB | ±1 | ±1 | ±1 | ±1 |
| @0~15dB | dB | ±10%*Att. | ±10%*Att. | ±10%*Att. | ±10%*Att. | |
| 衰減響應時間 | ms | <250 | ||||
| 切換時間 | ms | <1500 | ||||
| 外形尺寸(LxWxH) | mm | 180*110*20 | 185*110*32 | |||
| 功耗 | W | <8 | ||||

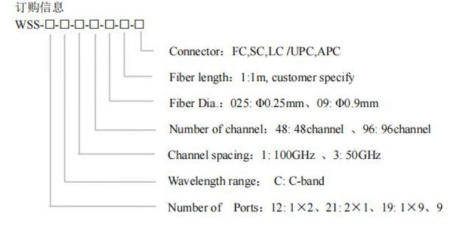

四川梓冠光電波長選擇開關訂貨信息
波長選擇開關拓展資料
一、波長選擇開關的工作原理
1、光信號輸入：當光信號通過輸入光纖進入WSS時，首先經過一個準直透鏡，使光波保持平行狀態。
2、波長分離：隨后，光波通過光柵或陣列波導光柵（AWG）進行濾波，不同波長的光波被分離出來。
3、光開關切換：分離后的光波被送到光開關陣列，光開關根據控制信號將指定的光波折返到相應的輸出端口，實現波長的選擇和調度。
二、波長選擇開關的應用范圍
1、可重構光分插復用（ROADM）系統：WSS是ROADM系統的核心器件之一，實現了全光交換網絡任意輸入輸出路由之間的連接，提高了光通信網絡的靈活性和可擴展性。
2、波分復用（WDM）系統：WSS能夠?qū)⒍鄠€(gè)不同波長的光信號復用到一根光纖中，實現高效傳輸。同時，它還能根據需要將輸入光信號的波長轉換為其他需要的波長，實現光信號的靈活轉換和傳輸。
3、數據中心與云計算：在數據中心和云計算領域，WSS能夠?qū)崿F(xiàn)對光信號的靈活調度和配置，提高了數據中心的傳輸效率和容量，為云計算的發展提供了有力支持。
4、光譜分析與光傳感：WSS還可用于光譜分析和光傳感領域，通過選擇特定波長的光進行分析和測量，為科學研究、環境監測和醫療診斷等領域提供了強有力的支持。
